| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Shenzhen Chuangyin Co.,Ltd. |
| Chứng nhận: | KEMA/Type test report |
| Số mô hình: | LZZBJ6-12Q (A) (B) |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| chi tiết đóng gói: | Carton / ván ép |
| khối lượng: | Mini | Màu sắc: | Màu đỏ đậm |
|---|---|---|---|
| Vôn: | 12kV | Tần số định mức: | 50 / 60Hz |
| Đo lường: | 0,2 giây | Bảo vệ: | 10p20 |
| Điểm nổi bật: | bushing hiện tại biến áp,trong nhà hiện tại biến áp |
||
Chúng tôi là nhà sản xuất cho máy biến áp.
7.2kV / 12kV 1200/5 0.2s / 10p Loại khô trong nhà / Loại nhựa Epoxy Nhà sản xuất biến áp dòng một pha
Loại nhựa epoxy một pha 12kV trong nhà
1. Mô tả

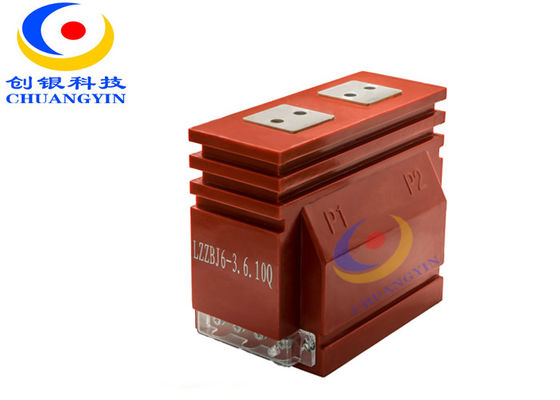

Chuangyin loại LZZBJ6-12Q (A) (B) biến áp hiện tại, cách nhiệt đúc nhựa epoxy và xây dựng hỗ trợ kèm theo đầy đủ, bao quanh cuộn dây chính và phụ và lõi hình khuyên trong cơ thể đúc nhựa epoxy.
Sản phẩm có hai cuộn dây thứ cấp (một cuộn dây và một cuộn dây bảo vệ).
Nó được sử dụng rộng rãi để đo dòng điện, năng lượng điện và rơ le bảo vệ trong hệ thống nguồn với tần số định mức 50Hz hoặc 60Hz và điện áp cao nhất cho thiết bị 7.2 / 12kV.
2. Đặc điểm kỹ thuật:
Tỷ lệ đơn:
| Tỷ lệ chuyển đổi định mức (A) | Kết hợp các lớp chính xác | Đánh giá đầu ra (VA) | FS | ALF | Xếp hạng thời gian ngắn nhiệt Ith (kA / S) | Dòng điện định mức (kA) | ||
| Đo lường | Bảo vệ | |||||||
| 0,2 (S) | 0,5 | 10P | ||||||
| 5/5 | 0,2 (S) /0,2 (S) 0,2 (S) /0,5 0,2 (S) / 10P 0,5 / 10P | 10 15 | 15 | 15 | 5 (10) | 10 | 0,5 | 1,25 |
| 10/5 | 1 | 2,5 | ||||||
| 15/5 | 1,5 | 3,75 | ||||||
| 20/5 | 2 | 5 | ||||||
| 30/5 | 3 | 7,5 | ||||||
| 40/5 | 4 | 10 | ||||||
| 50/5 | 5 | 12.5 | ||||||
| 75/5 | 7,5 | 18,75 | ||||||
| 100/5 | 10 | 25 | ||||||
| 150/5 | 15 | 37,5 | ||||||
| 200/5 | 20 | 50 | ||||||
| 300/5 | 31,5 | 80 | ||||||
| 400/5 | 31,5 | 80 | ||||||
| 500/5 | 40 | 100 | ||||||
| 600/5 | 50 | 125 | ||||||
| 800/5 | 20 | 63 | 125 | |||||
| 1000/5 | 80 | 160 | ||||||
| 1250/5 | 80 | 160 | ||||||
Tỷ lệ kép:
| Tỷ lệ chuyển đổi định mức (A) | Kết hợp các lớp chính xác | Đánh giá đầu ra (VA) | FS | ALF | Xếp hạng thời gian ngắn nhiệt Ith (kA / S) | Dòng điện định mức (kA) | ||
| Đo lường | Bảo vệ | |||||||
| 0,2 (S) | 0,5 | 10P | ||||||
| 10-20 / 5 | 0,2 (S) /0,2 (S) 0,2 (S) /0,5 0,2 (S) / 10P 0,5 / 10P | 10 15 | 15 | 15 20 | 5 (10) | 10 15 20 | 1,5 | 3,75 |
| 20-40 / 5 | 3 | 7,5 | ||||||
| 50-100 / 5 | số 8 | 20 | ||||||
| 100-200 / 5 | 15 | 37,5 | ||||||
| 200-400 / 5 | 30 | 75 | ||||||
| 400-800 / 5 | 63 | 130 | ||||||
| 500-1000 / 5 | 80 | 160 | ||||||
3. Vẽ phác thảo:
Ghi chú:
Theo yêu cầu, chúng tôi rất vui khi cung cấp máy biến áp theo các tiêu chuẩn khác hoặc với các thông số kỹ thuật phi tiêu chuẩn.
Chất lượng là đảm bảo, giá cả hợp lý, chào mừng bạn đến đặt hàng, đặt hàng hoặc các proxy.
Vui lòng lưu ý:
Danh mục sản phẩm của nhà máy của chúng tôi như sau:
I. Máy biến áp dụng cụ (Loại nhựa Epoxy, tối đa 72.5kV)
tôi. Biến áp dòng điện / điện áp LV & MV
ii. Biến áp dụng cụ điện tử / LPIT / Bộ cảm biến chia lõi biến áp hiện tại / Cuộn dây Rogowski
iii. Bộ chia dòng biến áp lõi / cuộn Rogowski
II. Phụ kiện cáp (EPDM, upto42kV)
tôi. Kết nối có thể tách rời IEC / IEEE
ii. Hệ thống kết nối Busbar
iii. Thành phần cách nhiệt Switchgear
iv. Phụ kiện cáp co lạnh
