Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Chuangyin |
Số mô hình: | JLSZXW6-12 (PMY6-12) |
chi tiết đóng gói: | Khung gỗ và màng căng |
---|---|
Thời gian giao hàng: | 25-35 ngày làm việc |
Điểm nổi bật: | Máy biến áp đo sáng cáp sơ cấp 24KV,Máy biến áp đo sáng cáp sơ cấp PMY6-12,Máy biến áp đo sáng gắn đệm |
---|
I. Tóm tắt

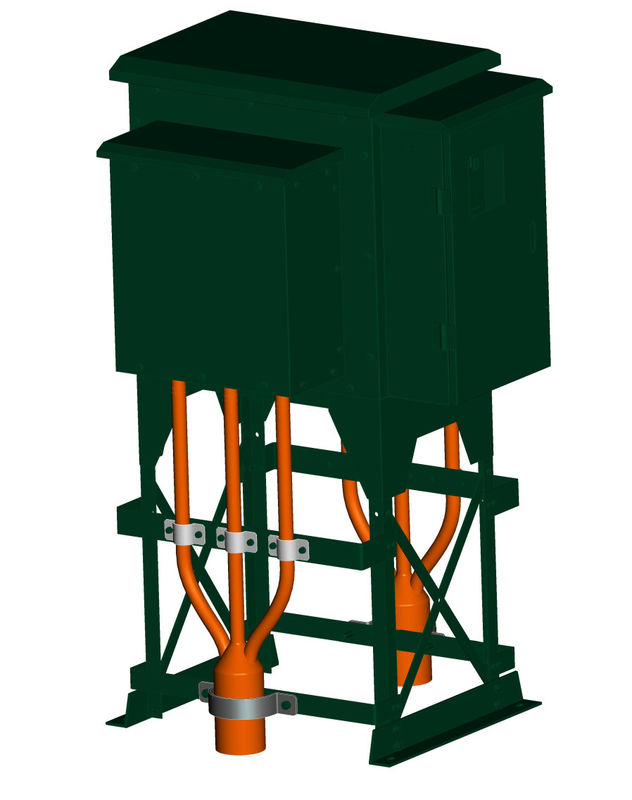

1.1 Tên và Model: Bộ đo đếm gắn đệm 12kV PMY6-12, máy biến áp kết hợp JLSZXW6-12
1.2 Mô tả
Bộ đo đếm này dùng để lắp đặt ngoài trời, trong hệ thống phân phối điện đến 12kV (Um) để đo đếm, với một máy biến áp hỗn hợp ba pha của CT, VT do nhà máy lắp ráp bên trong.Phương pháp đấu dây của máy biến điện áp ba pha Kết nối sao YY, và máy biến dòng là tùy chọn, ví dụ.CT hai pha, CT ba pha.Loại bảng điều khiển được mạ kim loại, được làm từ thép mạ kẽm, thép không gỉ hoặc nhôm hợp kim.Bề mặt bao che được sơn màu và có lớp bảo vệ để chống lại sự ăn mòn của axit và kiềm, và bức xạ tia cực tím.Nó được áp dụng để đấu nối cáp ngầm ngoài trời với hệ thống điện công ty.Bộ đo đếm có hai ngăn, bao gồm ngăn điện áp thấp do nhà máy lắp ráp cho đồng hồ đo năng lượng và khối đầu nối thử nghiệm của máy biến áp kết hợp.Khách hàng cuối có thể lắp đặt đồng hồ đo năng lượng phù hợp trong khoang.
1.3 Dữ liệu điện
Không. | mục | các đơn vị | sự chỉ rõ |
|
Điện áp cao nhất cho
|
kV | 12 |
|
tần số đánh giá | Hz | 50, 60 hoặc 50/60 |
|
Xung sét định mức
|
kV | 75, 95 |
|
Tần số công suất định mức
|
kV | 28 |
|
Tần số công suất định mức
|
kV | 3 |
|
Số lượng CT và VT | chiếc | 3VT + 3CT hoặc 2CT + 3VT |
|
Tiêu chuẩn | / | IEC 61869-1: 2007 |IEC 61869-2: 2012 IEC 61869-3: 2011 |IEC 61869-4: 2013 |
II.Ứng dụng
Bộ đo sáng chính gắn trên đệm có thể đáp ứng các tiêu chuẩn mới nhất trên toàn cầu và quốc gia.Nó được kết nối với cáp ba pha lưới phân phối điện cho hệ thống quản lý đo đếm điện năng và tự động hóa, để đo đếm sơ cấp chính xác hơn.Như vậy, công ty điện lực sẽ hạch toán tổn thất điện năng hiệu quả hơn và tăng doanh thu.
III.Đặc trưng
1. Bộ đo đếm gồm 4 ngăn, gồm ngăn vào cáp, ngăn ra cáp, ngăn biến áp liên hợp MV và ngăn đồng hồ đo năng lượng.Cấu trúc chân có thể điều chỉnh (khung đỡ) giúp thiết bị đo sáng này không bị ảnh hưởng bởi các điều kiện thời tiết, chẳng hạn như gió / lũ lụt / tuyết.Thiết kế gắn pad ngoài trời rất tiện lợi và nhanh chóng;
2. Bộ phận đo lường đã được lắp ráp tại nhà máy như một bộ phận hoàn chỉnh, cảm biến mở cửa để vận hành an toàn, khóa có thể niêm phong để chống trộm điện và mở ngoài ý muốn;
3. Vỏ bọc làm từ thép không gỉ hoặc vật liệu tương đương, chẳng hạn như thép cacbon thấp.Thiết kế kín không thấm nước.Lớp phủ bề mặt bao vây điện là lớp chống ăn mòn, chống ăn mòn axit và kiềm, và bức xạ UV;
4. Loại cảm ứng, máy biến áp kết hợp trung thế được bọc trong nhựa epoxy đúc với lớp phủ kim loại.Không cần cách điện giữa máy biến áp kết hợp và ngăn.Bình thiết kế nhỏ gọn này chỉ cần 1/2 không gian so với thiết bị đo cách nhiệt bằng không khí.Không cần dầu và không cần bảo dưỡng, vận hành an toàn và thân thiện với môi trường;
5. Ống lót bên sơ cấp được kết nối thông qua bộ đầu nối Tee có thể tách rời, đáp ứng tiêu chuẩn IEC 50810 / IEC 50181 giao diện C hoặc A, B.
IV.Thông số kỹ thuật
Thông số kỹ thuật máy biến dòng
Không | Mục | sự chỉ rõ |
|
Định mức chính hiện tại | 5A đến 600A |
|
Dòng thứ cấp định mức | 5A, 1A |
|
Dòng nhiệt liên tục định mức | 120%, 125%, 150%, 200%, v.v. |
|
Dòng thời gian ngắn xếp hạng (Ith) (nhiệt 1 giây) | 80xIpr, 100xIpr |
|
Dòng điện động định mức (Idyn) | 2,5xIth |
|
Đầu ra định mức (VA) | 12,5, 15, 20 |
|
Lớp chính xác | 0,2S, 0,2, 0,5S, 0,5, 1 Đo sáng |
|
Yếu tố bảo mật công cụ (FS) | 5, 10 |
|
Tiêu chuẩn áp dụng | IEC: 61869-1 & 2 |
Không | Mục | sự chỉ rõ |
|
Điện áp sơ cấp định mức (V) | 10000 / √3, 11000 / √3 |
|
Điện áp thứ cấp định mức (V) | 100 / √3, 110 / √3 |
|
Hệ số điện áp định mức |
1.2 / Liên tục 1,5 / 30 giây, 1,9 / 30 giây, 1,9 / 8 giờ |
|
Kết nối tiêu chuẩn | YY (kết nối sao) |
|
Đầu ra định mức (VA) | 15, 20, 25, 30, 50, 75 |
|
Lớp chính xác | Đo sáng 0,2, 0,5, 1, 3 |
|
Gánh nặng nhiệt (VA) | 300, 400 |
|
Tiêu chuẩn áp dụng | IEC: 61869-1 & 3 |
Các thông số kỹ thuật khác có sẵn theo yêu cầu của khách hàng
V. Vẽ kích thước và đi dây
bản vẽ kích thước
dây điện
VI.Yêu cầu đặc biệt
Các thông số kỹ thuật khác có sẵn theo yêu cầu của khách hàng.
