| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Shenzhen Chuangyin Co.,Ltd. |
| Chứng nhận: | Type test report |
| Số mô hình: | CY-RCT01 |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| chi tiết đóng gói: | Carton / ván ép |
| Kiểu: | Tách nối khuỷu tay | Vôn: | 15kV / 24kV / 35kV |
|---|---|---|---|
| Làm nổi bật: | khớp nối nối,đầu nối thẳng |
||
Chúng tôi là nhà sản xuất cho Separable Elbow Nối
Loạt 250A IEC

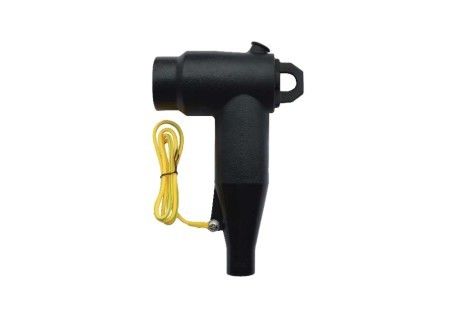

Đầu nối khuỷu tay loại 250A, 15kV và 24kV
Ứng dụng:
Đầu nối khuỷu nối Chuangyin® có thể được sử dụng rộng rãi để kết nối cáp XPLE với thiết bị, bao gồm máy biến áp và bộ chuyển mạch trong 250 mạng nguồn.
Phần cáp: 25 đến 120 mm 2
Xếp hạng điện áp: 6/10 (12) kV, 6,35 / 11 (12) kV, 8,7 / 15 (17,5) kV, 12/20 (24) kV, 12,7 / 22 (24) kV
Giao diện được thiết kế để tuân thủ EN 50180 / EN 50181 250 Giao diện loại A và HD 629.1, IEC 60502.4, GB / T 12706.4, v.v.
Tính năng, đặc điểm:
Làm bằng cao su EPDM chất lượng cao
Được bảo vệ và chìm hoàn toàn
Thiết kế nhỏ gọn
Điện áp lớp: 15 kV, 24 kV
100% nhà máy thử nghiệm
Phù hợp với HD 629.1, IEC 60502.4

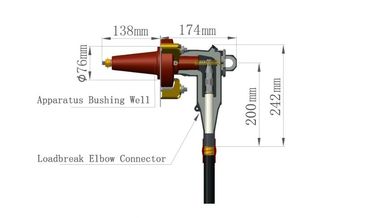

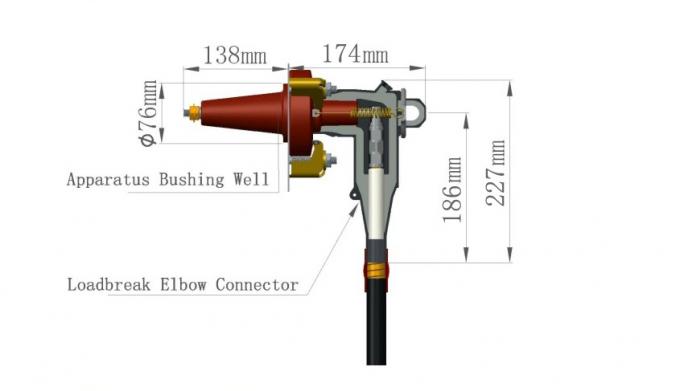

Xây dựng:
1. Thăm dò
2. Chèn bán dẫn
3. Lớp cách điện
4. Mắt hoạt động
5. Căng thẳng hình nón
6. Lối vào cáp
7. Tab nối đất
8. Lá chắn bán dẫn
9. Lug
Dữ liệu kỹ thuật:
| Mục | Thông số | |
| Lớp điện áp | 15 kV | 24 kV |
| Đánh giá hiện tại | 250 A | 250 A |
| AC chịu được điện áp 5 phút | 39 kV | 54 kV |
| DC chịu được điện áp 15 phút | 35 kV | 48 kV |
| Xả một phần | 15 kV, ≤10 pC | 20 kV, ≤10 pC |
| BIL | 95 kV | 125 kV |
| Nhiệt hiện tại | 10 kV, 0,8 giây | 10 kV, 0,8 giây |
| Dòng điện động | 20 kA, 10 mili giây | 20 kA, 10 mili giây |
| Phần cáp | 25-120 mm 2 | 35-120 mm 2 |
| Loại giao diện | A | A |
Nội dung lắp ráp:
Elbow Connector
Tai
Thăm dò
Bail hội
Cờ lê
Băng PVC
Sand Bar
Mỡ silicone
Cần gạt nước
Băng keo
Hướng dẫn cài đặt
Hướng dẫn đặt hàng:
| Một phần số | Phần cáp (mm²) | Đường kính cách nhiệt (mm) | Mã số |
| CYSESZT-15 / 250-25 | 25 | 16,3-17,8 | A |
| CYSESZT-15 / 250-35-50 | 35-50 | 17-20 | B |
| CYSESZT-15 / 250-70-95 | 70-95 | 20-23.1 | C |
| CYSESZT-15 / 250-120 | 120 | 23-24,6 | D |
| CYSESZT-24 / 250-35-50 | 35-50 | 19-22 | A |
| CYSESZT-24 / 250-70-95 | 70-95 | 22-25,1 | B |
| CYSESZT-24 / 250-120 | 120 | 25-26,6 | C |
R emarks:
Theo yêu cầu, chúng tôi rất vui khi cung cấp máy biến áp theo các tiêu chuẩn khác hoặc với các thông số kỹ thuật phi tiêu chuẩn.
Chất lượng là đảm bảo, giá cả hợp lý, chào mừng bạn đến đặt hàng, đặt hàng hoặc các proxy.
Vui lòng lưu ý:
Danh mục sản phẩm của nhà máy của chúng tôi như sau:
I. Máy biến áp dụng cụ (Loại nhựa Epoxy, tối đa 72.5kV)
tôi. Biến áp dòng điện / điện áp LV & MV
ii. Biến áp dụng cụ điện tử / LPIT / Bộ cảm biến chia lõi biến áp hiện tại / Cuộn dây Rogowski
iii. Bộ chia dòng biến áp lõi / cuộn Rogowski
II. Phụ kiện cáp (EPDM, upto42kV)
tôi. Kết nối có thể tách rời IEC / IEEE
ii. Hệ thống kết nối Busbar
iii. Thành phần cách nhiệt Switchgear
iv. Phụ kiện cáp co lạnh
Cảm ơn!
