Nguồn gốc: | Có sẵn |
Hàng hiệu: | Chuangyin |
Chứng nhận: | IEEE/ANSI,KEMA,CE |
Số mô hình: | JDZ10-11R |
Số lượng đặt hàng tối thiểu: | 1bộ |
---|---|
Giá bán: | negotiable |
chi tiết đóng gói: | Ván ép |
Khả năng cung cấp: | 36.000.000 chiếc mỗi năm |
Kiểu: | Nhựa epoxy | Tần số định mức: | 50 / 60HZ |
---|---|---|---|
Điện áp cao nhất: | 12kV | Cài đặt: | Trong nhà |
Standsrd: | IEEE / ANSI / IEC | Màu: | Màu đỏ |
Điểm nổi bật: | biến áp trung thế,biến áp điện áp một pha |

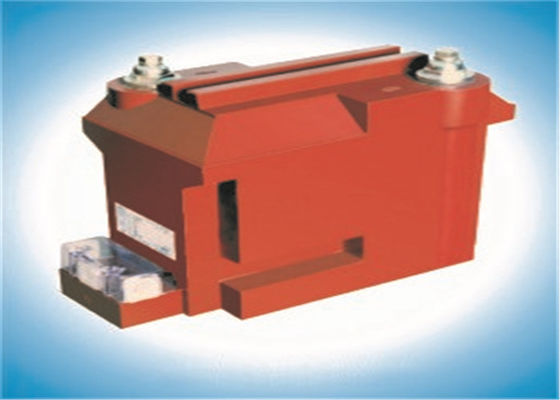

Biến áp điện áp loại một pha trong nhà loại 1 pha JDZ10-11R 12kV
Sự miêu tả
Biến thế điện áp JDZ10-11R, đúc nhựa epoxy và xây dựng kín, được sử dụng rộng rãi để đo dòng điện, năng lượng điện và rơle bảo vệ trong hệ thống điện một pha hoặc ba pha với tần số 50Hz hoặc 60Hz và điện áp cao nhất cho thiết bị 12kV.
Lõi thông qua tấm thép silic cán nguội cao cấp. Đường dây đi ra điện áp cao của cuộn dây chính được lấy ra từ đầu sản phẩm; dòng đi của cuộn dây thứ cấp được lấy ra từ mặt bên của sản phẩm. Sản phẩm có tính năng có độ tin cậy cao, từ tính thấp của lõi và bảo trì miễn phí, vv
Điều khoản sử dụng
J: Biến áp điện áp
D: một pha
Z: Đúc cách nhiệt
10: Thiết kế số
11: đánh giá điện áp
R: với cầu chì để bảo vệ
Thông số kỹ thuật
1. Xếp hạng điện áp chính: 11kV
2. Tiêu chuẩn kỹ thuật phù hợp với IEC 60044-2: 2003 Part2 Biến thế công cụ-Phần 2: Biến thế điện áp cảm ứng
Kiểu | Được xếp hạng chính điện áp (kV) | Xếp hạng điện áp thứ cấp (kV) | Kết hợp các lớp chính xác | Đánh giá đầu ra (VA) | Dòng giới hạn nhiệt (VA) | Mức độ cách điện định mức (kV) |
JDZ10-11R | 11 | 0,1 0,11 | 0,2 | 25 | 600 | 28/12/75 |
0,5 | 50 | |||||
1 | 150 | |||||
0,1 / 0,1 0,11 / 0,11 | 0,2 / 0,2 | 15/15 | 300 | |||
0,2 / 0,5 | 15/30 | |||||
0,5 / 0,5 | 30/30 |
Nhận xét: Theo yêu cầu, chúng tôi rất vui khi cung cấp máy biến áp theo các tiêu chuẩn khác hoặc với thông số kỹ thuật phi tiêu chuẩn.
Vẽ phác thảo
